概述

1.1用途及适用范围

(1)下运带式输送机的制动和停车装置;(2)上运带式输送机的制动和停车装置;(3)其它设备的制动装置;

1.2产品特点

·KPZ型主要用于下运带式输送机的制动或大型上运特别是大倾角上运带式输送机的制动。结构上是带轴孔的制动盘，一般直接装配在滚筒轴上。

·KPZ型具有风冷结构。同型号规格的外形尺寸都相同，制动盘中空使制动盘在制动过程中的热量迅速散热，其散热效果明显，更适宜于瓦斯矿井，采煤区顺槽回风巷道中使用。

盘式制动装置用于下运带式输送机，其解决了制动盘散热及制动火花问题，实现了带式输送机软制动并符合《煤矿安全规程》规定。能有效地防止超速、飞车事故的发生。

·盘式制动装置用于上运特别是大倾角上运输送机，使输送机更安全、可靠，能有效防止逆止器失效而出现的倒飞车事故。

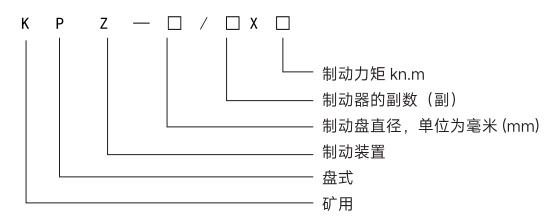

1.3型号组成及其代表意义

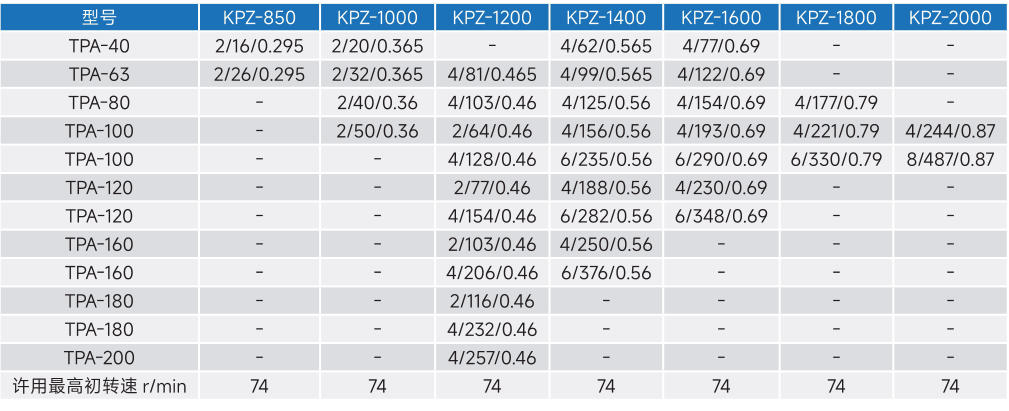

技术参数

系统构成

KPZ型带式输送机用盘式制动装置:主要由制动盘、轴孔半联轴节(与滚筒连接)、底架、制动闸、双回路液压闸及其电控系统组成。

工作原理

KPZ型带式输送机用盘式制动装置的制动盘是复合的圆板，中间的放射形的支板组焊在半联轴节，半联轴节为低碳铸钢件，适于焊接。半联轴节与皮带机驱动滚筒轴端结合，一般为平键或胀套。

底架是有H型钢和板材焊接。组装制动闸的支架，是有板材组合的箱体空心结构，内设若干支撑立板，形成强固的刚性结构件。支架的顶部，设有护罩形的焊接构件，并能稳固支架。KPZ型带式输送机用盘式制动装置工作原理是配置的成对制动常闭闸。摩擦块的正压力作用到制动盘上，形成摩擦力，最终形成制动力矩，摩擦块的正压力是受液压站控制油压所控制，因而制动力矩是可控的。

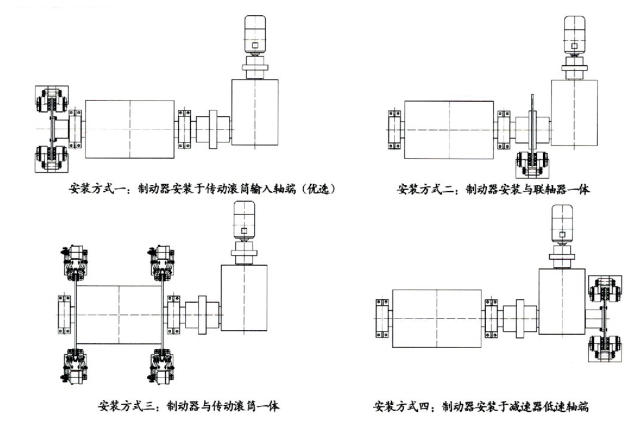

安装方式

主要功能

能有效地防止输送机超速。通过测速元件实际反映输送机带速，超速时可实施安全制动。

正常停车功能。与电控系统配套，使输送机在规定的减速度(0.1-0.3)m/s2或(6~40)s下停车。

故障停车功能。自动检测输送机运行状态，故障时自动停车。

突然停车功能。系统突然失电可使输送机平稳停车。

电控系统配置手动功能，方便了设备调试，并确保输送机在电控箱自身故障时仍能起车，满足生产急需。

液压站系统配置双回路，确保系统可靠工作。

盘式制动装置采用弹簧施压的常闭闸，确保盘式制动装置可靠。结构简单，维护费用低。
